產品描述
一、利達JB-QB-LD128FH-M可燃氣體報警控制器產品介紹
利達JB-QB-LD128FH-M可燃氣體報警控制器是智能化的二總線可燃氣體報警設備,采用中文液晶顯示。LD128FH-M屬于純報警控制器,共8個探測回路,每回路更大 地址點數為64點,配備了2路公共報警無源輸出節點和1路總故障無源輸出節點。具有一個485總線接口和一個CAN總線接口,將現場的報警、故障屏蔽等信息傳至消防控制室圖形顯示裝置和其他消防控制器。
經過公安部消防產品合格評定中心及 消防電子產品質量監督檢驗中心依據GB16808-2008《可燃氣體報警控制器》、《強制性認證實施規則》、《強制性產品認證實施細則》檢驗和審核,符合認證要求,取得消防產品3C認證。
二、利達JB-QB-LD128FH-M可燃氣體報警控制器功能特性
1、本機容量:提供8個探測回路,更大 地址點數為512點。
2、全中文240×64液晶顯示屏顯示主要信息與內容,指示燈指示關鍵狀態。
3、具有可燃氣體濃度顯示功能
4、具有CANBus接口,可以作為區域控制器與其他設備進行聯網。
5、系統具有黑匣子功能,可存儲1000條報警記錄,1000條其它記錄,用戶可方便地在系統菜單中調出所存儲的報警記錄。
6、具有可燃氣體報警功能,有2路常開公共火警輸出節點,1路總故障輸出節點。
7、可與消防控制室圖形顯示裝置通訊。
三、利達JB-QB-LD128FH-M可燃氣體報警控制器技術指標
型號 | JB-QB-LD128FH-M |
主電源電壓 | AC 220V(187V~242V) 50Hz |
回路輸出電壓 | DC 14V~24V |
回路總數 | 最多8回路 |
直接輸出接點數 | 2路公共火警,1路總故障輸出節點 |
更大 地址點數 | 512 |
更大 回路輸出電流 | 200mA |
空載功耗 | ≤3.5W |
工作環境溫度 | 0℃~40℃ |
工作環境相對濕度 | ≤95%RH(40±2℃) |
安裝方式 | 壁掛 |
備用電池 | 12V/14Ah電池 |
外形尺寸 | 長404mm×寬160mm×高582mm |
重量 | 12kg±0.1kg(含電池) |

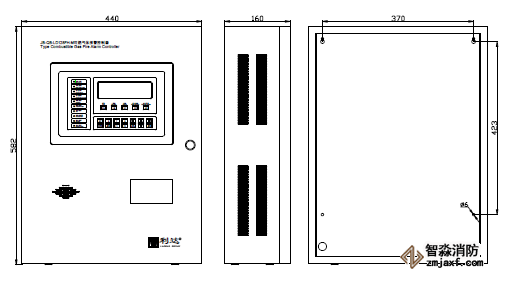

四、利達JB-QB-LD128FH-M可燃氣體報警控制器外形結構示意圖(單位:mm)

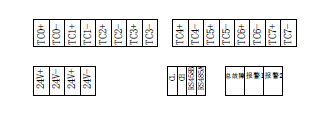

五、利達JB-QB-LD128FH-M可燃氣體報警控制器端子示意圖

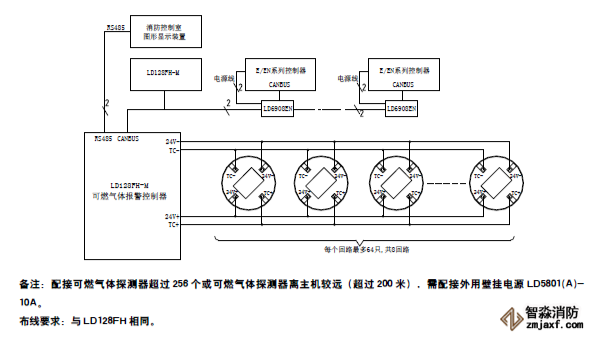

六、利達JB-QB-LD128FH-M可燃氣體報警控制器系統框圖
七、利達JB-QB-LD128FH-M可燃氣體報警控制器布線要求
1、端子配線:所有引入線均剝開1cm,掛錫或用接線卡后接入端子。
2、二總線:宜選用截面積≥1.0mm2的阻燃RVS銅芯雙絞線。連接導線的長度應以總導線電阻<50Ω為限,否則應考慮增大導線的截面積,或加裝總線中繼器(不宜采用平行線)。
3、DC24V電源總線:宜選用截面積≥1.5mm2的耐火BV銅芯電線電纜。電源線總壓降≤3V,否則應考慮增大導線截面積。
4、通訊線采用兩芯屏蔽電纜或一對雙絞線,單芯線徑≥1.0mm2。
5、接頭的處理:所有的連線接頭都應焊接或壓接,并用絕緣套管密封,防止短路和漏電。
